Устройство роботизированных КПП, и в частности DSG, по-прежнему вызывает вопросы в кругу автолюбителей.

О том, что такое мехатроник не знают не только многие владельцы машин, но и представители некоторых СТО. Хотя с изучения именно этого агрегата стоит начинать знакомство с «роботами».

Роль мехатроника в ДСГ

Мехатронный модуль – важнейший элемент в системе трансмиссии. В список его задач входит все, что связано с управлением коробкой передач. Кроме того, агрегат является устройством контроля и связующим звеном. Однако его главная функция – своевременное переключение ступеней. Благодаря работе мехатрона, в коробках ДСГ этот процесс происходит крайне быстро и без потери мощности.

Собирая данные со всех систем автомобиля, модуль:

• Определяет момент переключения передач;
• Подает сигнал на узел сцепления;
• Задействует исполнительные механизмы, для управления другими элементами КПП;
• Контролирует успешность переключения.

Естественно, при выходе агрегата их строя, трансмиссия начинает работать некорректно. Неполадки могут проявляться в виде рывков при разгоне, посторонних шумах и вибрациях, задержках при включении ступеней. При наличии признаков поломки, эксплуатация машины затруднена и небезопасна.

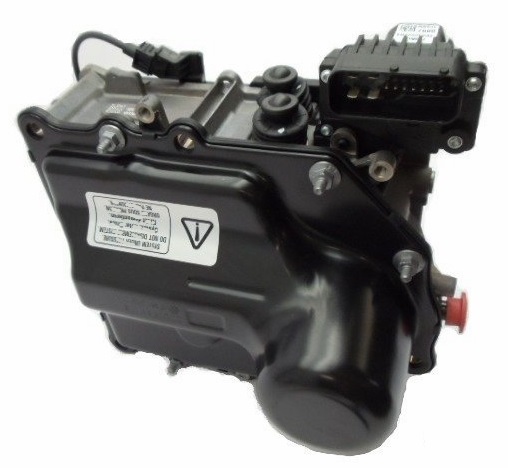

Немного о конструкции

Mechatronic находится прямо в картере коробки передач. Несмотря на сложность устройства, его размеры довольно компактны. Условно, в конструкции можно выделить следующие элементы:

• Электронный блок управления, являющийся «мозгом». Программное обеспечение ЭБУ – это сложные алгоритмы, согласно котором и происходит управление РКПП;
• Гидравлический блок, имеющий отдельный масляный контур. Прибор регулирует подачу масла, тем самым изменяя силу давления на поршни толкателей и приводов;
• Исполнительные устройства. Механизмы, отвечающие непосредственно за переключение;
• Входные датчики. Аппаратура, снимающая показания: скорости вращения валов, оборотов двигателя, температуры масла, уровня давления и других параметров. Данные в режиме реального времени передаются на ЭБУ.

Чем отличаются мехатроники?

Каждая поколение DSG имеет свою версию мехатрона. Это не универсальный узел, который можно просто переставить с одной машины на другую. На заводе, в процессор прибора вносятся уникальные данные по конкретному автомобилю – особенности его двигателя,  передаточные числа КПП и т.д.

Для корректной работы на «неродном» авто, модуль также должен пройти настройку и перепрошивку. Грамотно выполнить эту процедуру готовы мастера нашего техцентра.
Позвоните нам, если заинтересованы в профессиональном ремонте, диагностике или замене mechatronic.
